產品介紹

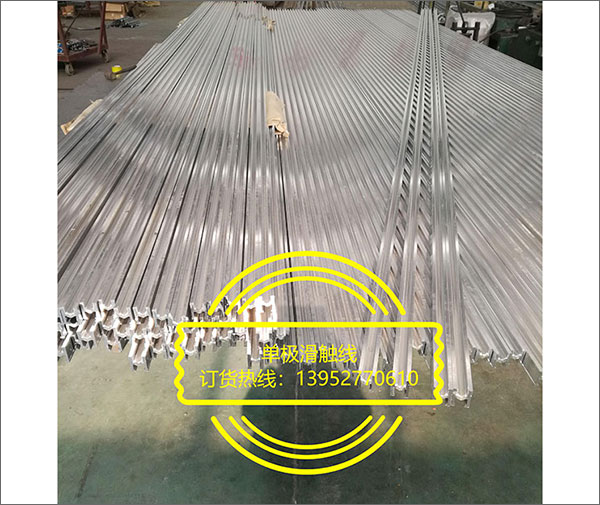

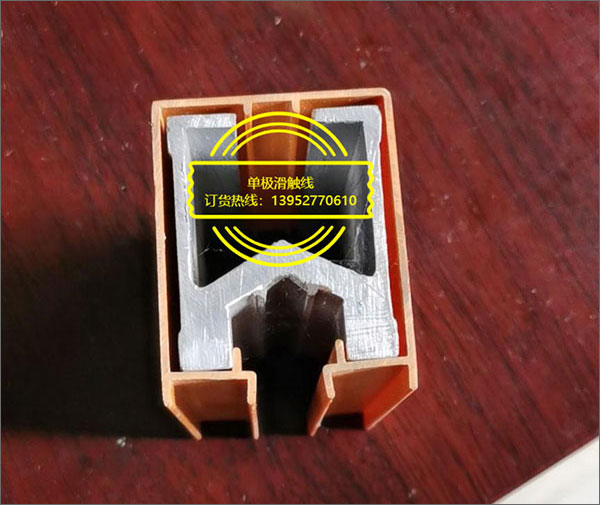

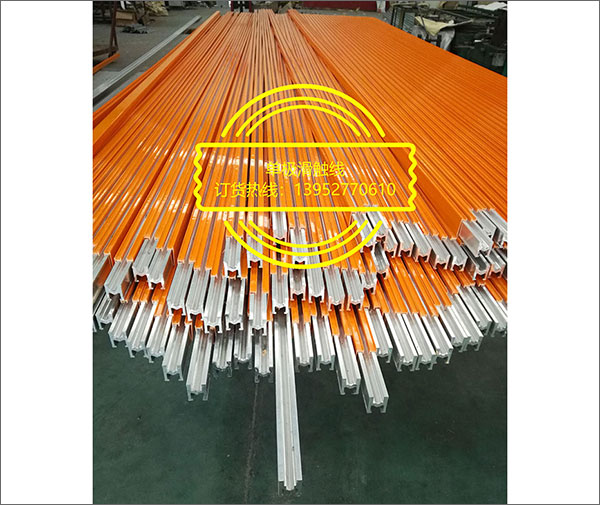

HXPnR-H系列排式單極安全滑線導軌，其導電主體為斷面呈“H”型的鋁型材，故又稱“H”型節能滑線裝置，節能是相對于以角鋼為主體的滑觸線，電能在輸電過程中的損耗大大地被減小。鋁材的電阻率遠遠低于鋼材，且比重又小，將鋁材軋制成“H”型，是在保證一定的導電截面積的基礎上以能提高其整體剛性和強度，但是鋁材的表面硬度低且不耐磨的特殊物質，大大延長使用壽命。
滑線導軌的表面，除下部開口與集電器接觸外，其余部分用PVC塑料作整體保護，成為密封式。安裝后的滑線無導電的外露部分，給安裝和維修帶來方便，同時整體外殼保護，使滑觸線不積灰和防雨、露、冰、雪侵襲之功能，從而保證機械安全可靠的運行。

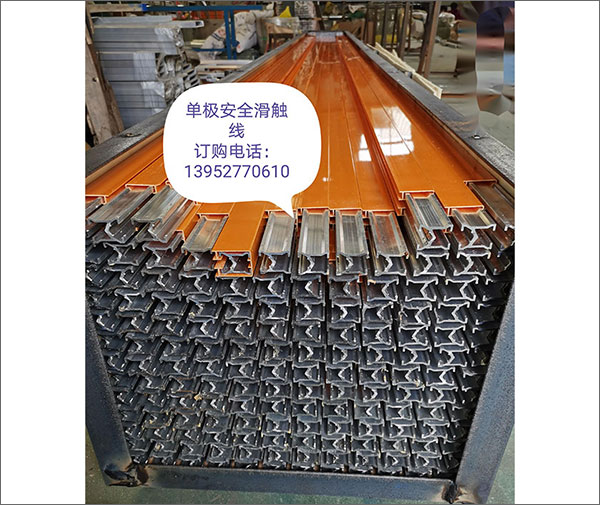

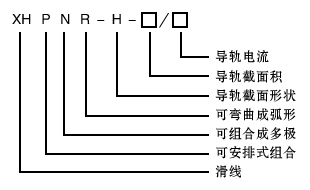

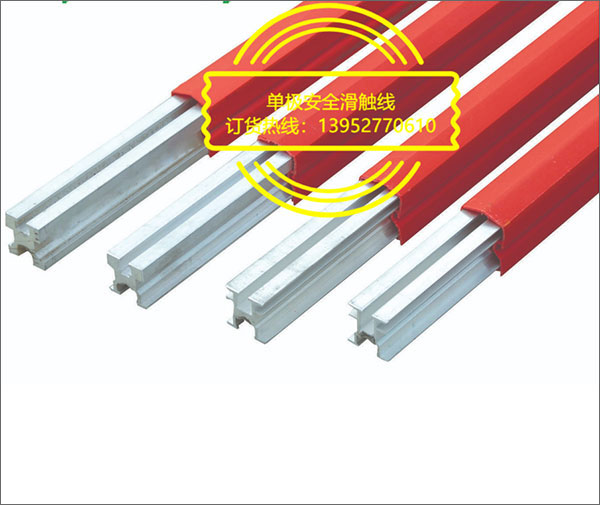

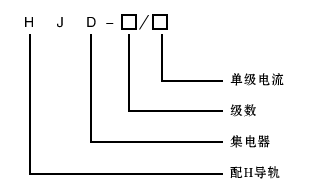

產品的型號

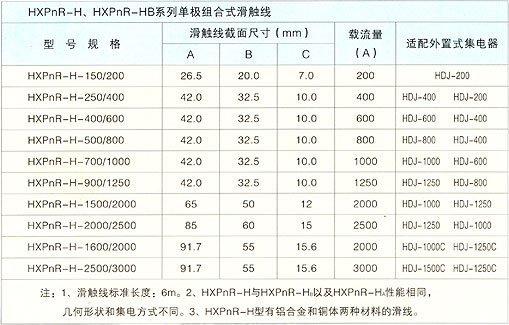

產品的規格型號
導軌
|
規格型號 |
HXPnR-H-150 |
HXPnR-H-200 |
HXPnR-H-300 |
HXPnR-H-400 |
HXPnR-H-500 |
HXPnR-H-800 |
HXPnR-H-1300 |
| 額定電流（A） |
150A |
200A |
300A |
400A |
500A |
800A |
1300A |
| +35°C 時電流電阻（Ω/m） |
0.000412 |
0.000354 |
0.000293 |
0.000212 |
0.000127 |
0.00083 |
0.000061 |
| 軌距80mm時軌間阻抗（Ω/m） |
0.000528 |
0.000413 |
0.000326 |
0.000228 |
0.000163 |
0.000148 |
0.000122 |
| 行運電壓（V） |
交流660V/AC或直流600V/DC |
| 絕緣護套擊穿電壓（KV） |
13.9 |
| 絕緣體表面電阻（Ω） |
2×1013 |
| KC（相比漏電起痕指數） |
>600V |
| 允許最大運行速度（m/min） |
600 |
| 環境溫度范圍 |
-35°C — +55°C |
| 絕緣材料可燃性 |
自滅 |
| 外型尺寸 |
23.6×31.6 32×42 |
| 懸掛間距 |
1.5m/3m 1.33m/4m 1.5m/6m 2m/6m |
| 導軌斷面膨脹（不考慮） |
安裝長度150米內 安裝長度200米內 |
| 導軌標準長度 |
6 |
| 耐腐蝕性 |
耐酸、耐堿、耐鹽霧等 |
| 外殼防護等級 |
IP23 |
| 防腐電等級 |
0級，1級 |
集電器
| 規格型號 |
JDC-G150A JDC-G250A |
| 額定電流（A） |
150（雙極300A） 250（雙極500A） |
| 最大運行速度（m/min） |
600 |
| 接觸壓力（N） |
27 |
| 側向移動距離 |
±100 |
| 接觸方向移動距離 |
±40 |
| 連接電纜（mm2） |
20 50 |
| 牽引臂軸線至導軌滑觸面 |
115 130 |
| 適用導軌（A） |
150-200 300-1300 |
| 電刷允許磨損量 |
5 5 |
| 磨擦系數 |
0.2 |
| 電阻系數 |
0.1-0.35 |
| 接觸壓降 |
0.15V-0.3V |
| 220KM磨損量 |
< 0.7mm |
注：在選用集電器時，集電器容量要與用電設備相配，當單極容量不夠時，可采用雙極集電器。側向移動距離與接觸方向移動距離可根據用戶需要放大。
產品用途
1、適用于各種行業的電動橋式起重機大、小車滑動輸電。
2、各種運輸機械、裝卸橋移動供電。
3、供大型電梯、升降機等高速移動受電設施使用。

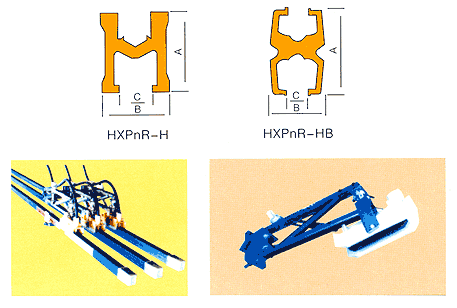

產品的結構單元
1、軌道
采用鋁合金和不銹鋼復合方式，V型導向溝槽，對集電器具有良好的移動導向性，可彎曲成弧形。通過耦合接頭能無限延，由供電接頭在導軌任何部位供電，單位長度3M、4M、6M三種。
2、集電器
采用安裝支架式結構，刷片與導軌接觸壓力大。刷片采用特殊合金材料，具有良好柔性和自潤滑性，能有效抑制電弧產生。
3、供電接頭及護套（軌道耦合接頭）
使電源通過電纜引入輸電母線-H型導軌。既可作軌道連接耦合接頭，又可作供電接頭。其護套保證接頭不裸露。

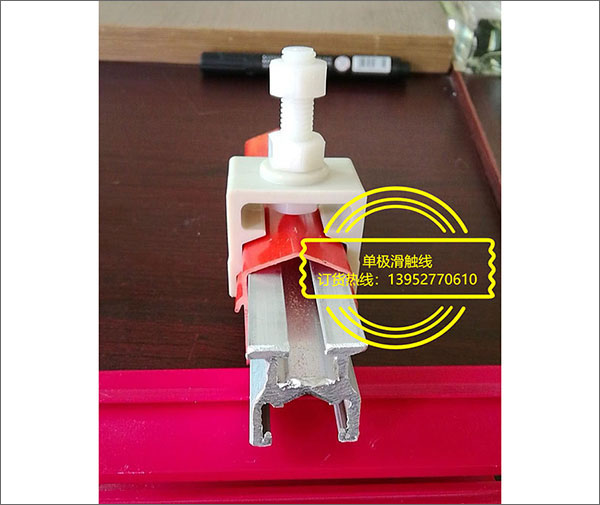

4、懸吊夾
是輸電軌道懸吊于支架或組裝臂的構件�；�導軌能在其中作相對運動。
5、端帽
保護導軌尾端，使導電部分不裸露。
6、牽引臂
向集電器傳運動力結構件。

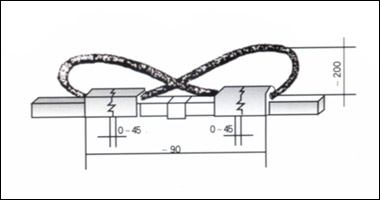

7、熱膨脹補償單元
補償由于溫度變化而引起輸電導軌長度方向變化的結構件。全長超過100米應該選用。
8、組裝臂
將導軌組裝于組裝臂中，然后將組裝臂懸吊于支架上。
9、支架
架設導軌的支承構件。
10、懸吊絕緣子
用于導軌和支架之間的附加結構件，當工作電壓大于660V（交流）或室內有潮濕、導電性污染及室外雨水較多場合。

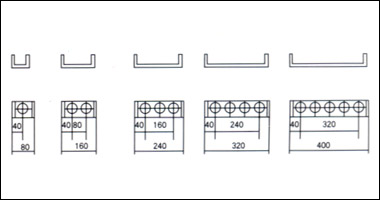

安裝示意圖

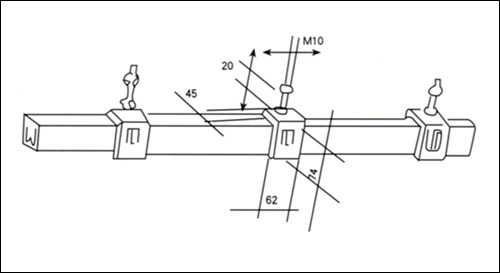

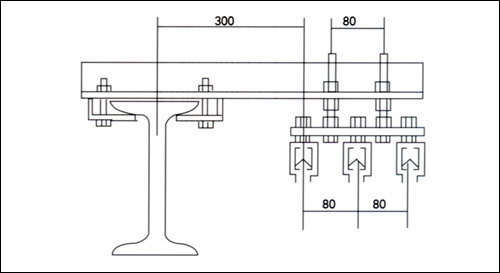

1、直接懸吊法

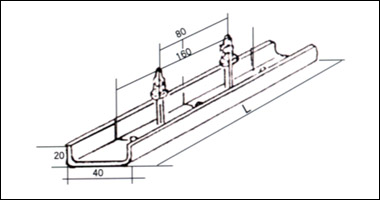

2、組裝臂懸吊

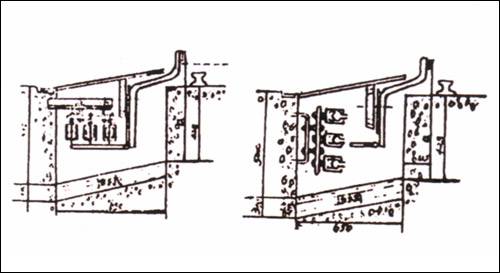

3、地溝安裝



|
