母線槽產品說明

產品類別：母線槽

產 品說明

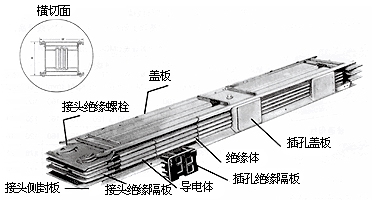

CMC-3A密集型插接式母線槽

CMC-3A母線槽是我廠在吸收消化日本母線技術的基礎上研制開發的第一代母線產品。

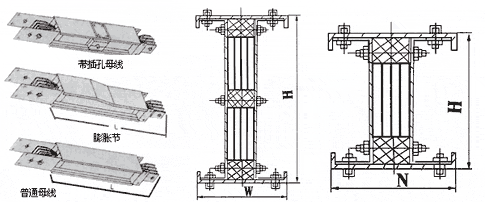

母線結構及電流等級表CMC-3A鋁質母線

額定電流	每相母線	3線制			4線制			5線制
額定電流	每相母線	W (mm)	H (mm)	重量 kg/M	W (mm)	H (mm)	重量 kg/M	W (mm)	H (mm)	重量 kg/M
250	6×40	125	100	9	140	100	11	160	100	12
400	6×50	125	120	11	140	120	13	160	120	14
630	6×60	125	120	13	140	120	15	160	120	16
800	6×80	125	170	16	140	170	19	160	170	21
1000	6×100	125	170	18	140	170	23	160	170	26
1250	6×140	125	230	23	140	230	28	160	230	33
1600	6×170	125	230	29	140	230	31	160	230	36

CMC-3A銅質母線

額定電流	每相母線 (mm)	3線制			4線制			5線制
額定電流	每相母線 (mm)	W (mm)	H (mm)	重量 kg/M	W (mm)	H (mm)	重量 kg/M	W (mm)	H (mm)	重量 kg/M
100	3×30	125	70	13	120	80	15	130	80	16.5
250	6×30	125	100	15	140	100	18	160	100	19.5
400	6×40	125	100	18	140	100	22	160	100	20.5
630	6×50	125	120	19	140	120	23	160	120	25
800	6×60	125	120	25	140	120	25	160	120	26
1000	6×80	125	170	30	140	170	31	160	170	34
1250	6×110	125	170	41	140	170	39	160	170	42
1600	6×150	125	230	44	140	230	51	160	230	54
2000	6×150	125	230	50	140	230	55	160	230	58
2500	6x185	125	260	57	140	260	63	160	260	67
3000	2×6×140	125	310	80	140	360	98	160	360	102
3500	2×6×170	125	520	88	140	520	110	160	520	115
4000	2×8×150	125	520	100	140	520	126	160	520	130

CFW-3A插接式高強度封閉母線槽

本母線集空氣與密集母線之優點，既能承受較強的電動力，又具較好的散熱性能，大大提高了其載荷能力。加之外殼結構設計，采用成型機成型，使其具有非凡的支撐強度，可保證連接6m母線中心沿重70公斤的壓力，跨度不超過15mm，觖決了大跨度安裝無法支撐吊裝的困惑。

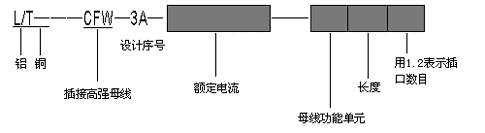

母線功能單元代號表

代號	名稱	代號	名稱
PT	普通母線	P	膨脹節頭
S	始端母線	BY	變?nèi)萘拷宇^
Z	終端蓋	BX	調節接頭
LS	L型水平接頭	SC	十字型垂直接頭
LC	L型垂直接頭	ZS	Z型水平接頭
TS	T型水平接頭	ZC	Z型垂直接頭
TC	T型垂直接頭	SH	始端進線盒3

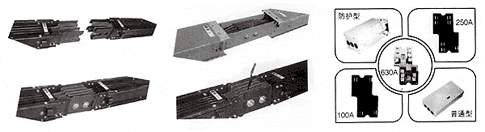

分岔母線

分支電流≥250A以上采用分岔母與插接開關箱連接，可保證面接觸的效果，更為安全。

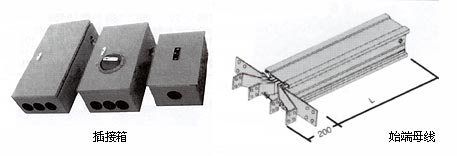

插接開關箱內裝自動空氣開關（型號可根據用戶選擇）確保分載，短路保護。規格為100A、250A、630A，整定值根據用戶選擇，并生產組合配電、動力插接箱。
插接箱的插腳是重要的部件。本廠獨有的工藝在插腳另加二塊65猛彈簧鋼片,確保插接200次以上仍具有良好的彈性接觸。

插接箱外型尺寸表

電流	LXKXH
100A（輕型）	270×180×137
100A	410×240×130
250A	550×285×175
630A	700×320×190

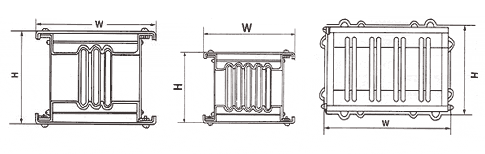

CFW-3A插接式高強封閉母線槽

額定電流 A	3線制			4線制			5線制
額定電流 A	W (mm)	H (mm)	重量 kg/M	W (mm)	H (mm)	重量 kg/M	W (mm)	H (mm)	重量 kg/M
250	159	104	14	159	104	15	159	104	15.5
400	159	116	15	159	116	16.5	159	116	16.5
630	159	132	17	159	132	18.5	159	132	20
800	159	148	19	159	148	21	159	148	22.5
1000	159	188	20	159	188	22	159	188	24
1250	159	196	21.5	159	196	25	159	196	26
1600	159	216	24	159	216	27	159	216	30.5

CMW-3A鋁質母線

額定電流 A	3線制			4線制			5線制
額定電流 A	W (mm)	H (mm)	重量 kg/M	W (mm)	H (mm)	重量 kg/M	W (mm)	H (mm)	重量 kg/
250	159	91	17	159	91	19	159	91	21
400	159	101	19	159	101	21.5	159	101	24
630	159	111	21	159	111	24	159	111	27
800	159	116	24	19	116	28	159	116	31.5
1000	159	141	26.5	19	141	32	159	141	35.5
1250	159	176	33.5	19	176	42	159	176	46
1600	159	196	41.5	159	196	45	159	196	59
2000	254	136	74	254	136	76	254	136	82
2500	254	165	75	254	165	90	254	165	104
3150	254	201	85	254	201	107	254	201	120

CFW-3A銅質母線

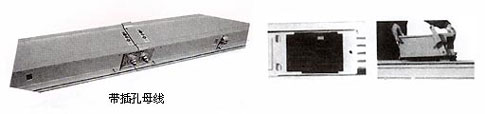

帶插孔母線、插接箱

本母線之特優功能，可在一米長度安排二個插口，如二面插口即達四個插口而不影響母線支撐強度。通過插接箱電流分支一插就可免遭電纜剝皮連接不安全之苦惱。如果你的產品、設備更換，將母線重新組合安裝，母線插口分支始終達到你所需的位置。故使用母線配線可令您終身滿意。
密集型母線槽系螺栓連接法，任何人都能輕而易舉地進行操作，但扭緊接頭螺栓是母線連接的保證，630A以下母線力矩必須達到8kg，800A以上力矩必須達到12kg，緊固后的檢驗要求用0.01mm塞尺檢查。

    插接箱是用戶使用最為頻繁，分支電流保護關鍵之部位。本廠插接箱具有必須分斷開關，方可打開，關閉箱門及拔出式插入的防護功能，其性能可防止一切誤操作行為。
    本插接箱插腳采用通用件，如用戶需增大分支電流，可在原箱增加插腳，更換開關即可。此外，插腳附有二塊65錳彈簧鋼片，確保插接200次以上仍具有良好的彈性接觸。
    本插接箱結構可在外并可變換方位操作，也可購買本廠操作縱桿，用戶可在地面直接方便地分、合開關。
