產品結構

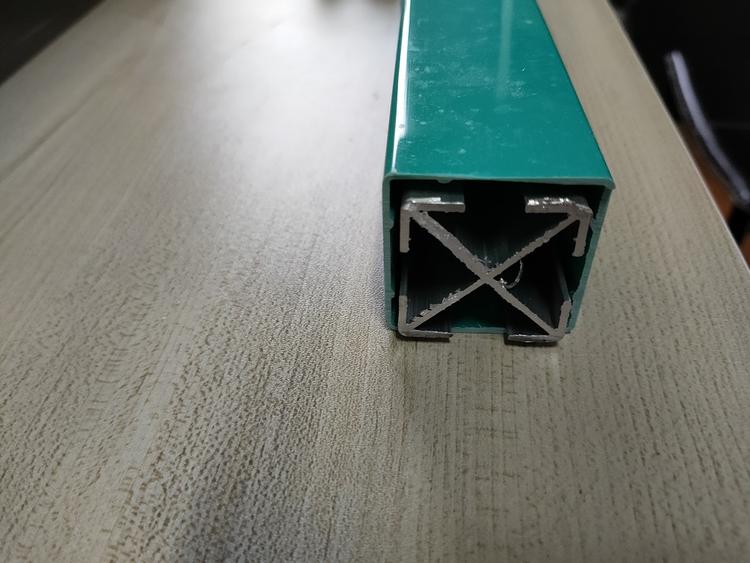

1.輸電母線為純鋁，牌號：6063#，環境溫度20℃時，直流電阻率≤0.028264Ω㎜2/m.
2.輸電母線外套裝絕緣保護套，材質為PVC阻燃型硬質工程塑料，絕緣性能可靠，防腐性能好，外表色澤為棕黃色，零線可以指定為綠色。
3.輸電母線每支定尺長度為6米，按車間電源母線所需長度，單支輸電母線間由導電連接件連接，稱連接頭。連接頭的載電量大于所連接的輸電母線，連接處用螺栓、螺母緊固，接觸牢固可靠。每連接頭處裝有用阻燃工程塑料制成的連接盒、加以絕緣保護。每連接頭處都可以作為輸電電源的接線點。如所需接線點不在輸電母線的接頭處，則可在母線的所需位置加裝連接頭。連接頭處接出的電源母線可通過控制開關直接向用電設備輸電。輸入電源接入輸電母線，輸出母線接入控制開關處，都用鋁銅接頭連接。
4.輸電母線按車間實際需要，相應作各種不同形式的連接方式為：直形連接、平面轉彎連
計。

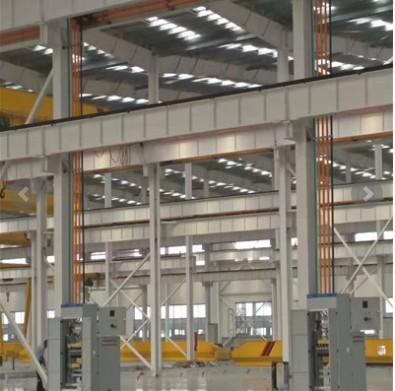

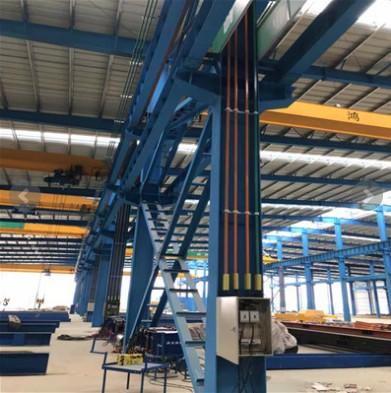

7.輸電母線與安裝方式的確定：輸電母線的載電流量一定要滿足工作場地所有設備的用電總負荷。輸電母線的排線位置與走向要有布置方案，支架形式的確定應進行現場勘測。安裝示意圖所示的是基本形式，其中橫式安裝可按工作現場所需增減層數，支架與工字鋼的連接可以在工字鋼筋部位或筋板部位連接。
8.電母線的排列都呈直線狀，所經過的范圍，包括轉彎處，都不應有墻體或其它物體阻礙，尤其需注意的是在兩組電母線之間連接時，有高低落差，需作上下垂直連接，連接處也應注意類似情況，并應有適當?shù)陌惭b空間。
連接式鋁動力母線傳輸電流大、性能好、結構緊湊、占用空間小、安裝方便。它適用于造船、冶金、化工等企業的標準廠房或設備密集的車間，對工藝變化周期短的車間尤為適用，母線槽還大量用于高層民用建筑。
一、產品特點
適用于額定電壓660V/380V頻率50HZ/60HZ,額定電流量4000A。
污染等級為3級，外殼防護等級IP55，海拔高度小于2000m
二、選用說明
目前銅鋁材成本相差比大，鋁基動力母線的選用更為實用，按額定電流選擇鋁基母線
|
型號規格 |
LSLM-200 |
LSLM-630 |
LSLM-800 |
LSLM-1000 |
LSLM-1600 |
LSLM-2500 |
LSLM-4000 |
|
額定電流 |
200A |
630A |
800A |
1000A |
1600A |
2500A |
4000A |
三、安裝方式
安裝方式有水平排放、垂直疊放；’水平支架安裝間距一般不大于2米，高度不低于2.2米。
四、部件選擇
L/T型接頭為保護式鋁母線槽中間分支線，要求訂貨時應給出L/T型接頭的尺寸位置或動力平面圖。同時給出L/T型接頭輸入保護式鋁母線槽規格和輸出保護式鋁母線槽規格
|
